最近要从revit导出大量图纸，并做简单标注，网上找到一款小巧插件。
使用工具：
de4dot

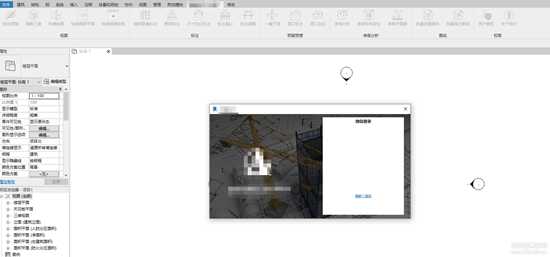

dnSpyx64安装完发现没有桌面快捷方式，打开revit后使用功能发现直接弹出登录对话框：

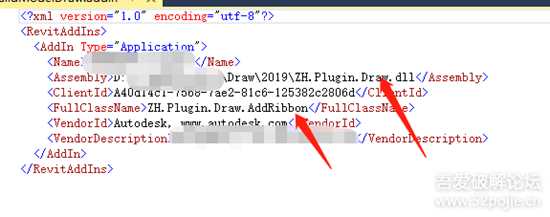

此时到C:\ProgramData\Autodesk\Revit\Addins\20xx查看Revit启动时加载的dll（xxx.addin文件），如下：

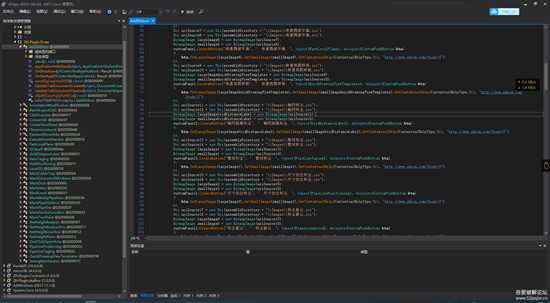

记录ZH.Plugin.Draw.dll及FullClassName，后在插件安装目录找到DLL，使用dnSpyx64神器打开dll。发现方法名全部混淆，使用de4dot大法去混淆。


Revit二次开发时定义按钮事件如下：
RibbonPanel Changyong = application.CreateRibbonPanel("插件名称", "一级菜单");
PushButtonData shensuoData = new PushButtonData("shensuo","功能名称",dll_path,"方法函数");
PushButton shensuoButton = Changyong.AddItem(shensuoData) as PushButton;

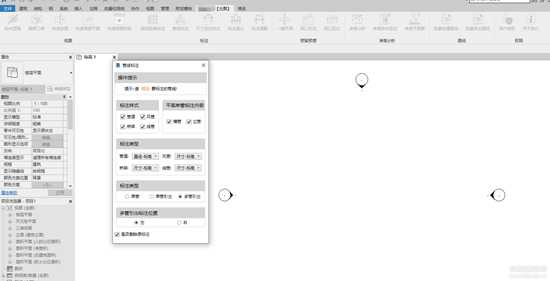

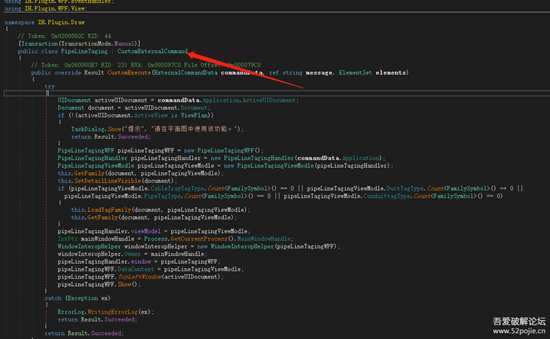

因此我们只需分析PushButtonData，后找到绑定的方法函数。以管道标注为例，进入（该插件对方法进行了封装）
